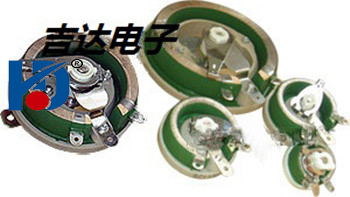

 BC1瓷盤電阻 |
|
BC1型旋臂線式電阻器，是采用合金電阻絲繞于圓環形陶瓷骨架上后用高溫釉燒結固定，磁盤中心配以轉軸帶動電刷在電阻體上，從而獲得變化的電阻值。
BC1變阻器具有功率大、耐潮濕、調節范圍大等優點。適用于低頻交流或直流電氣設備中作調節控制電壓、電流或可調節的負載電阻等用。
|
| 型號功率(w) |
A |
B |
F |
| BCI-25 |
44 |
43 |
50 |
| 50 |
66 |
43 |
75 |
| 100 |
84 |
43 |
95 |
| 150 |
106 |
48 |
120 |
| 300 |
170 |
74 |
180 |
| 500 |
210 |
60 |
230 |
| BCI-50W/2 |
80 |
100 |
75 |
| 100W/2 |
97 |
112 |
95 |
| 150W/2 |
135 |
120 |
120 |
| 300W/2 |
175 |
165 |
180 |
| 500W/2 |
220 |
165 |
230 |
| BCI-150W/3 |
170 |
220 |
120 |
| 300W/3 |
175 |
275 |
180 |
| 500W/3 |
220 |
275 |
230 |
單位：mm |
|

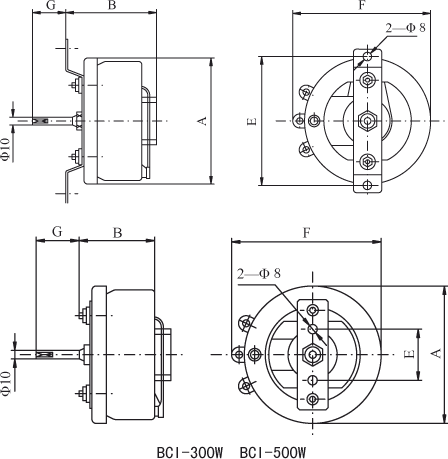

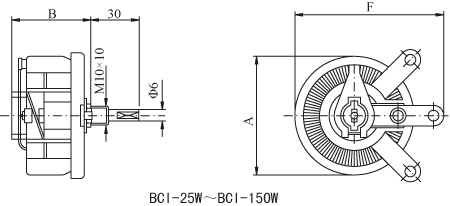

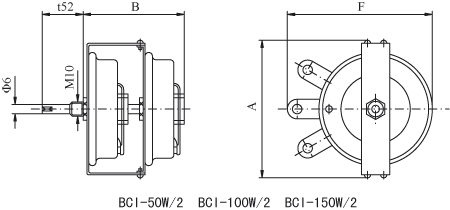

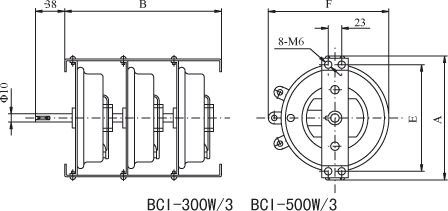

安裝尺寸：
|
| |
|
 |
 |
| |
|
 |
技術參數：
1、變阻器極限工作電壓：1000V：絕緣電壓 2500V
2、變阻器溫升：25-100W的品種≤300K；≥150W 的品種： ≤350K
3、滑動行程：25-50W品種：280± 5 ° ； ≥100W品種：300± 5 °
4、阻律規律，線性偏差：在整個行程內，阻律變化成直線型規律，線性偏差不大于±10%
5、變阻器控制軸在不小于90%的行程內轉動5000周，變阻器應無可見損傷
6、變阻器承受高溫時為40℃的交變濕熱6個星期（六天），絕緣電阻小于1.5MΩ
|
|
